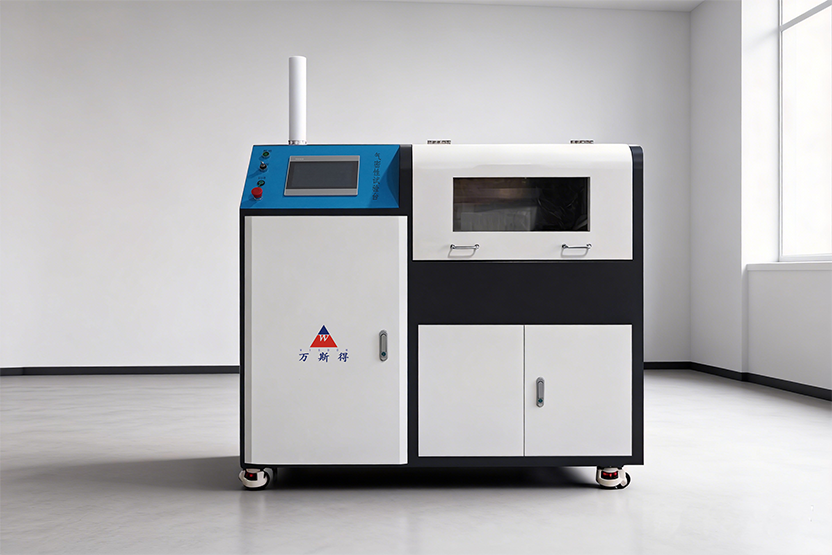

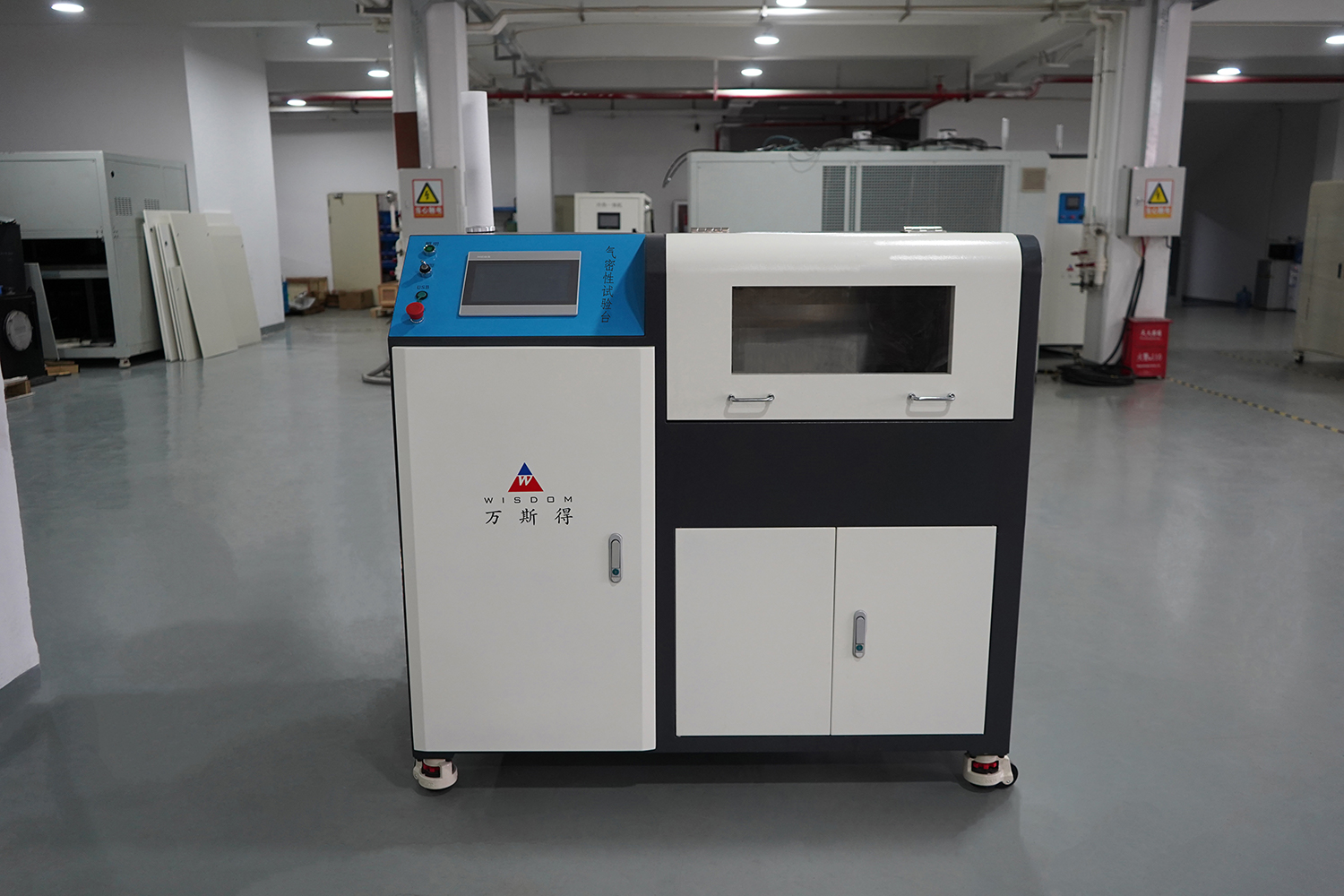

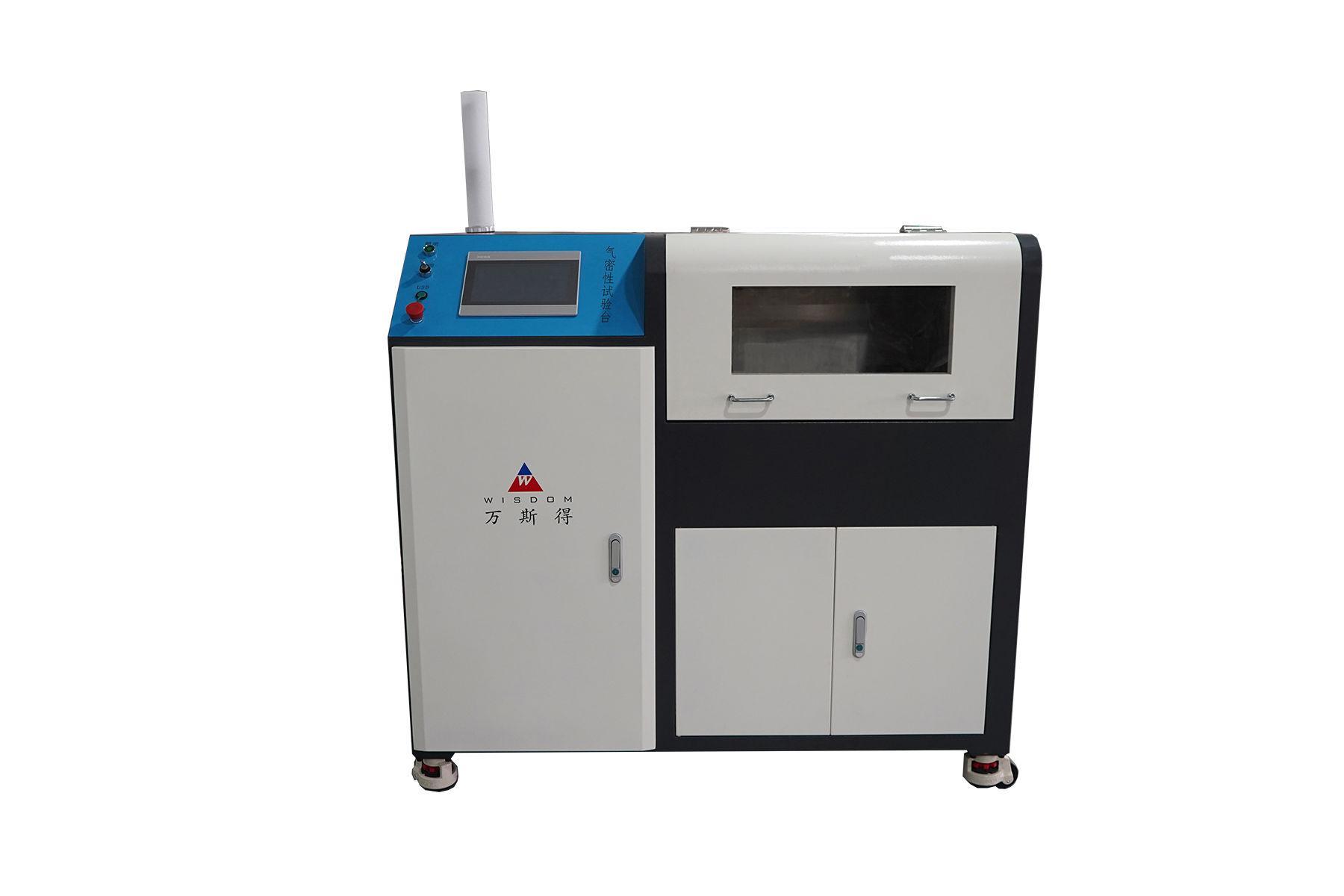

气密性试验机是针对测试软管在正压和负压情况下的自身泄漏情况,针对试件进行微小压力泄漏检测,从而用来判断试件产品的合格性。
压力系统
气源
压力源
洁净压缩空气0.5~0.69Mpa,流量不低于0.5m3/min(现场提供)
气源压力反馈
压力传感器检测反馈
气源处理
经过过滤器、干燥器处理,确保进入检漏仪和试件的气体是洁净,干燥无水的空气
差压
检漏
系统
真空源
真空泵
试验压力范围
-95~1600KPa,可调
检漏方式
差压式检漏仪检测
正压力调节方式
电子调压阀调压
负压力调节方式
手动调压阀调压
压差范围
0~500Pa
检测精度
±(1%Rdg+1Pa)
最大分辨率
0.1Pa
检漏单位输出
Pa,Pa/s,cc/min,ml/min等可选
测试流程
充气—平衡—检测—排气
测试时间
≤999S
测试产品容腔缩小措施
当测试容腔较大时,采用实物填充的方式将实际测试容腔压缩,测试容腔的缩小有利于测试结果的精度保障
测量试件数量
一路/次
通讯输出
具备RS232或者RS485通讯接口
直压
1.6Mpa~3.5Mpa,可调
高分辨压力传感器检测
压力调节方式
压力检测方式
切断供气压力后,由高分辨压力传感器检测
分辨率
0.05%FS
任意设定
计算机系统
PC机
下位机
PLC
上位机
触摸屏
软件
控制软件
WSD专用控制软件
报告格式
Microsoft Office等格式
界面具备启动按钮、停止按钮、电源按钮、USB按钮、气源压力显示等,便于界面直接观察判断,数据可以保存,并可以通过无线或以太网连接,便于读取数据。
军工航天航空核工业
汽车新能源行业
