QUD 快速接头专用综合性能试验机，是对标外资企业高端测试标准专项研发定制的高精度检测设备。该机适配 UQD2、UQD4、UQD6、UQD8 全系列快速接头，集成内部冲刷清洗、流阻测试、插拔耐久试验三大核心功能，各项试验可独立分时运行。设备集成度高、结构可靠、安全性与稳定性优异，能够完成快速接头多项性能检测，提供精准可靠的一体化试验解决方案，满足研发验证、质检验收与耐久评估等测试需求。

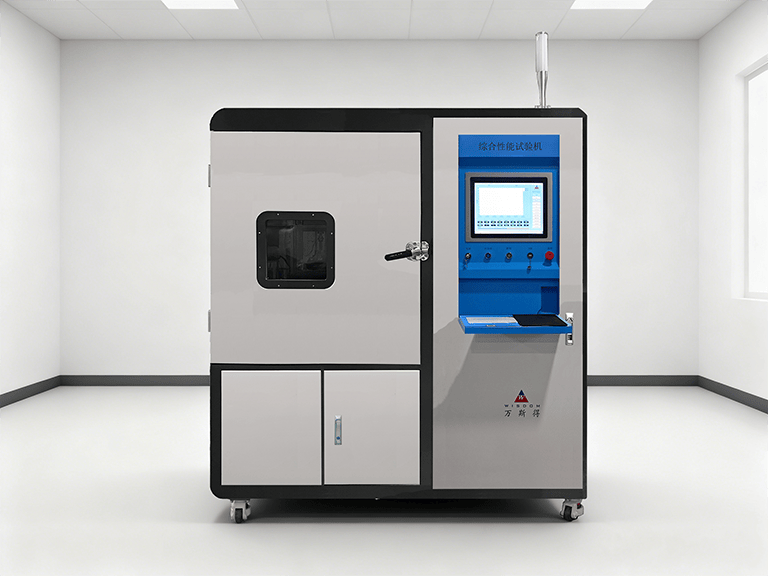

设备由主动力机柜与试验台架两大模块构成。主动力机柜集成介质供给系统、循环测试系统及整套测控系统；控制面板配置电源开关、PC启动按键、照明控制按键、急停按钮、USB 数据接口等操作与外接端口，布局合理、操作便捷。设备配套专用可视化图形控制软件，界面直观友好，试验参数配置灵活，可完整记录全过程试验数据。

设备技术参数详情

一、设备基础参数

1. 供电参数：380VAC、50Hz±2%，额定功率15kW

2. 工位配置：单路独立测试工位

3. 运行噪音：整机运行噪声≤80dB

4. 外观材质：主体为象牙白色，支持颜色定制；测试台架内箱、介质水箱、管道系统均采用304不锈钢，耐腐蚀、易清洁

5. 便携与防漏设计：底部配备移动滚轮，方便转运；设有液体回收系统与引液槽，防止介质外泄，实现介质循环使用

二、通用介质系统参数（三大试验共用）

1. 试验介质：纯水、冷却液（用户自备）

2. 过滤精度：80目

3. 温度调控：常温～100℃可调，自带常温降温功能；采用管道式加热器加热，内置管道温度传感器直接检测，控温响应快、精度高

4. 循环方式：变频循环泵驱动介质循环

5. 流量参数：调节范围6～60L/min，电磁流量计检测，流量计精度 ±0.5%FS，流量控制精度±1%FS

6. 压力参数：调节范围0～1MPa，压力传感器精度±0.25%FS，压力控制精度±1%FS

三、各试验专项技术参数

（一）冲刷清洗试验系统

1. 介质温度：常温～100℃任意设定

2. 温度控制偏差：±2℃

3. 温度波动度：＜±0.5℃

4. 试验流量：6～60L/min可设定，流量设定精度±0.1L/min

5. 介质压力：0～1MPa 可调，压力控制精度±1% FS，压力传感器精度±0.25% FS

6. 试验时间：任意设定

7. 试验动作：支持最大流量瞬断（拔开）动作，配置超压泄压保护，防范超压风险

（二）流阻测试系统

1. 介质温度：常温

2. 测试流量：6～60L/min可设定，流量设定精度±0.1L/min，流量控制精度±1L/min

3. 介质压力：0～1MPa可调，控压精度 ±1%FS

4. 流阻检测：采用差压传感器，量程0～200KPa，精度0.075%FS；取压点设于试件进出口紧邻工件位置，测试贴合实际工况

5. 试验时长：任意自定义

（三）插拔耐久试验系统

1. 插拔机构：伺服模组实现Z向插拔，XY 向手动调节；上下插头具备偏芯自补偿功能，消除加工与安装误差影响

2. 力学检测：插拔力0～100N，拉压力传感器采集，传感器综合误差±0.2% FS

3. 工况参数：试验时介质持续循环；介质常温～100℃可调（控温偏差±2℃），流量6～60L/min、压力0～1MPa可调，流量、压力控制精度同通用系统

4. 泄漏检测：接头外泄介质收集至透明管路，由传感器完成泄漏检测（微漏无法检出）

四、辅助吹气功能参数

• 气源采用用户自备压缩空气，配套油水分离器与5μm精密滤芯；配置带压力显示调压阀，吹气压力可调；吹干时间0～1000s可设定，满足试件吹干清洁需求。

五、设备安全防护配置

1. 电气防护：电箱具备防水能力；配电回路设有过压、过流、短路、缺相保护，强弱电与地线分离布设；整机配置专用接地端，带电部件隔离防护，规避触电隐患

2. 工况防护：支持自定义超温阈值，超温声光告警；高危操作区域张贴安全警示标签，防范烫伤、电击、机械损伤等风险

3. 运行监测：配备三色指示灯，分别指示运行、停止、故障状态

六、控制系统与数据处理功能

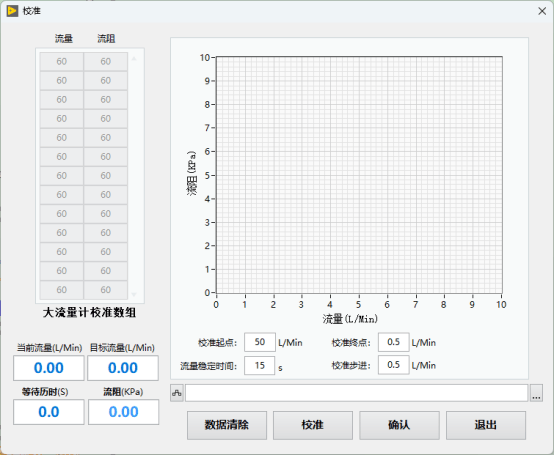

1. 硬件配置：下位机采用西门子1200系列PLC，上位机为工控一体机，搭载万斯得专用WSD控制软件，运行稳定、操作简便

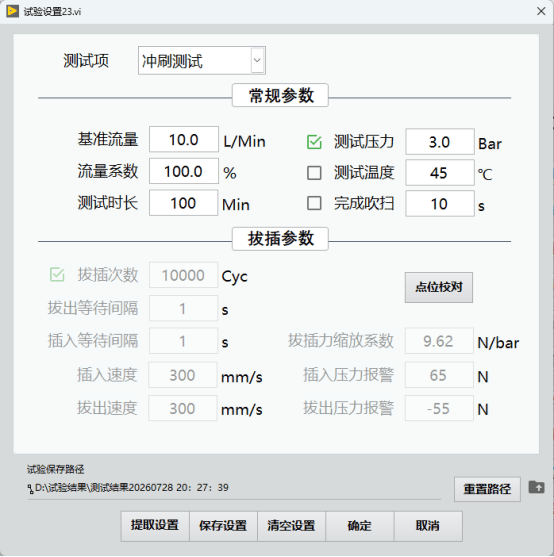

2. 控制功能：流量、压力、温度、试验时长等参数均可自定义，支持试验配方存储调用，提升换型测试效率

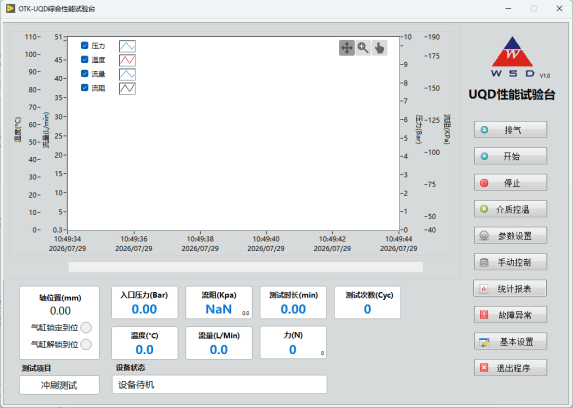

3. 数据记录：自动保存设备故障信息与试验原始数据，生成流量-时间、流阻-时间、压力-时间、温度-时间动态曲线

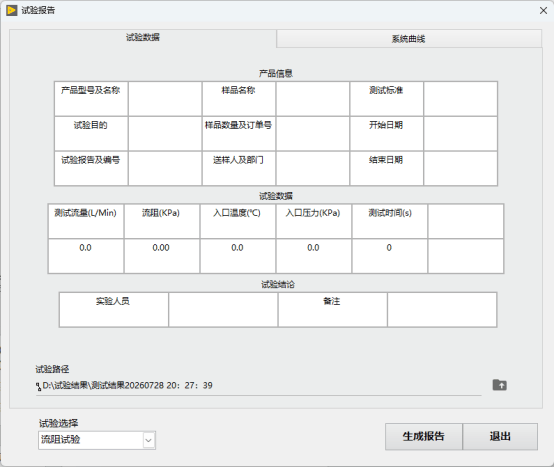

4. 数据输出：试验数据可导出，默认兼容Microsoft Office格式，报告样式可按需定制

整机依托成熟的测控架构、高精度传感组件与完善的安全防护体系，可稳定完成接头冲刷清洗、流阻测试、插拔耐久全套试验，持续满足高端标准下产品研发与质量检测的使用需求。
