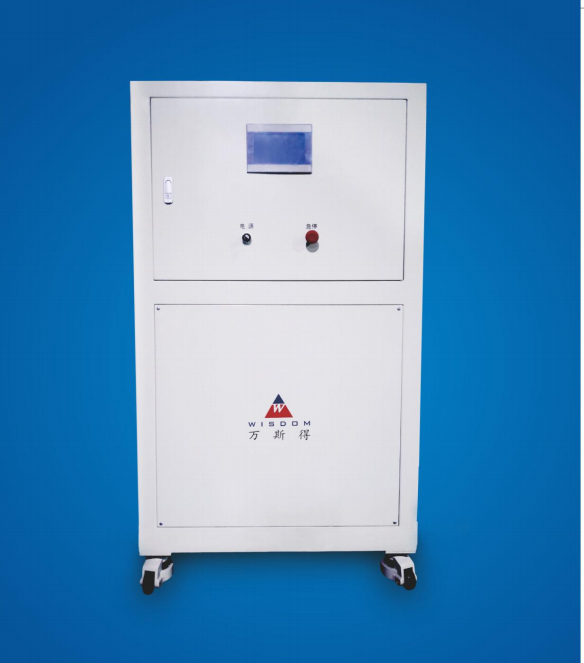

伺服液压站：

一.伺服系统特点

1.系统配有大容量蓄能器，能为系统补充瞬间大流量，提高油缸动作的响应速度，还能吸收压力脉动、冲击，降低系统噪音

2.主控制方式：恒位移控制；伺服阀控制油缸的运动与高精度位移传感器形成闭环控制，实现油缸动作的恒位置输出，动作频率高、响应快、精度高达±1μm

3.辅助控制方式：恒压力控制；伺服阀与高精度压力传感器形成压力闭环控制，响应快、控压精度高达±0.1 bar

4.系统配有液位、温度、压差等实时监控反馈点，主机能实时控制系统的工作状态

5.系统在油泵出油口及油箱回油口配有高精度过滤器，满足伺服系统液压油的高清洁度要求

6.系统配置冷式冷却器，不受环境限制、方便设备布置，降低冷却水的消耗

7.系统响应快、集成度高；对于需要恒位置控制的油缸，其控制元件集成固定在油缸上，减小容腔效应，提高固有频率；

8.伺服油缸的输出端采用无间隙球铰连接，能自动定心，减少铰接中产生的附加侧向力，当长期使用磨损后，关节轴承径向游隙经过调整亦能消除

技术参数

1.主辊系统

（1）实现原理：伺服阀+顶缸输出原理

（2）顶缸推力范围：最大380T（单缸）

（3）顶缸规格：Φ450/Φ250-30 （以实际设计为准）

（4）顶杠组数：2组，每组1个顶缸

（5）压力采集方式：压力传感器模拟量输出

（6）控压精度：±0.1 bar

（7）位移采集方式：磁致伸缩位移传感器SSI输出

（8）位移控制精度：±1um

（9）同步精度：±0.03mm

2.平衡系统

（1）弯缸推力范围：最大120T(单缸)

（2）弯缸规格：Φ250/Φ100-40 （以实际设计为准）

（3）弯缸组数：4组，每组2个弯缸

（4）每组独立性：每组独立可控

（5）控压方式：伺服阀控压

（6）压力采集方式：压力传感器模拟量输出

（7）回缸泄压方式： 换向阀回缸泄压，断电自由状态

（8）输出接口：每组独立A/B 口输出，输出接口统一牙型规格
